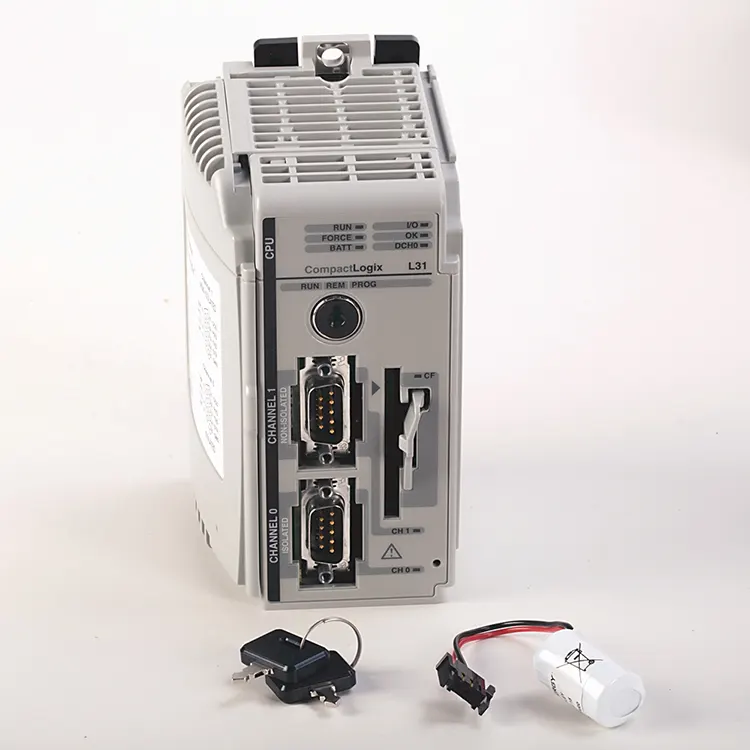

Allen-Bradley PLCI sistemi sono ampiamente utilizzati nell'automazione industriale perché forniscono un controllo affidabile della macchina, una programmazione flessibile, forti capacità di comunicazione e un'architettura scalabile. Questa guida spiega come funzionano i PLC Allen-Bradley, dove vengono utilizzati, come selezionare la piattaforma giusta, quali sono i problemi di integrazione comuni e come costruire un sistema di controllo più affidabile per i moderni ambienti di produzione.
Un PLC Allen-Bradley è un controller logico programmabile utilizzato per monitorare gli ingressi, eseguire un programma di controllo e azionare le uscite in apparecchiature industriali e processi automatizzati. Allen-Bradley è un noto marchio di automazione associato a Rockwell Automation e il suo portafoglio di PLC copre applicazioni che vanno dalle macchine compatte autonome ai sistemi di produzione su larga scala.
Un PLC sostituisce o riduce la necessità di complicati controlli di relè cablati. Invece di modificare grandi quantità di cavi quando è necessario modificare la sequenza di una macchina, gli ingegneri possono modificare la logica di controllo nel software. Ciò semplifica l’adattamento dell’automazione basata su PLC al cambiamento dei requisiti di produzione.
Un tipico PLC riceve segnali da dispositivi quali sensori, pulsanti, encoder, pressostati, strumenti di temperatura e apparecchiature legate alla sicurezza. Il controller elabora questi segnali in base alla logica programmata e quindi invia comandi a uscite quali motori, valvole, contattori, attuatori e dispositivi indicatori.
Gli ambienti industriali richiedono apparecchiature in grado di funzionare costantemente in condizioni impegnative. Le interruzioni della produzione possono comportare perdite di produzione, mancati programmi di consegna, sprechi di materiale e costose operazioni di risoluzione dei problemi. Per questo motivo, la scelta del controller dovrebbe prendere in considerazione qualcosa di più del prezzo di acquisto iniziale.
Le piattaforme PLC Allen-Bradley vengono spesso selezionate per progetti in cui sono importanti la compatibilità con l'infrastruttura di automazione esistente, gli strumenti di programmazione, la rete industriale, la scalabilità e il supporto a lungo termine.
Sebbene la progettazione del sistema vari, il ciclo operativo di base del PLC è semplice. Il controller legge le informazioni di ingresso, esegue la logica programmata e aggiorna le uscite. Questo processo si ripete continuamente mentre il controller è in funzione.
Ingressi
I sensori e gli interruttori sul campo forniscono informazioni sullo stato della macchina.
Logica
Il processore valuta le istruzioni programmate.
Uscite
Il controller comanda attuatori, motori, valvole o altri dispositivi.
Comunicazione
I dati possono essere scambiati con HMI, azionamenti, reti e sistemi di supervisione.
Questa architettura consente agli ingegneri di creare sequenze automatizzate che rispondono a condizioni in tempo reale. Ad esempio, un sistema di trasporto può rilevare un prodotto, confermarne la posizione, attivare un motore, comunicare lo stato a un HMI e arrestare la linea se viene rilevata una condizione anomala.
Un errore di acquisto comune è scegliere un controller solo perché ha un marchio familiare. Allen-Bradley offre più famiglie di controller e la scelta corretta dipende dai requisiti di I/O, dalle esigenze di elaborazione, dai requisiti di movimento, dalla rete, dall'installazione fisica e dall'espansione futura.
| Famiglia/piattaforma PLC | Ruolo tipico | Considerazione chiave |
|---|---|---|
| Micro800 | Macchine compatte e sistemi di automazione più piccoli | Dimensioni compatte, costi, I/O e requisiti di comunicazione |
| CompactLogix | Automazione a livello macchina e di fascia media | Prestazioni, espansione modulare e architettura di rete |
| ControlLogix | Sistemi di controllo grandi e complessi | Elevata capacità del sistema, ridondanza e integrazione avanzata |
| Piattaforme legacy | Macchinari installati esistenti | Parti di ricambio, compatibilità software e pianificazione della migrazione |
Il controller esatto dovrebbe sempre essere selezionato in base ai requisiti tecnici attuali e all'ambiente specifico del progetto piuttosto che da una classifica generica del prodotto.
La scelta del PLC corretto inizia dalla macchina, non dal catalogo. Un elenco di requisiti ben definito può prevenire spese eccessive, sottodimensionamento e aggiornamenti difficili in un secondo momento.
I sistemi PLC Allen-Bradley possono essere utilizzati in molti ambienti di produzione e di processo. Il loro ruolo dipende dall'architettura dell'apparecchiatura e dai requisiti di controllo.
L'installazione del controllore è solo una parte di un progetto di automazione. Molti problemi di messa in servizio si verificano ai confini tra il PLC e altre apparecchiature.
I problemi più comuni includono indirizzamento I/O errato, impostazioni di comunicazione non corrispondenti, configurazioni di dispositivi incompatibili, tipi di dati errati, pianificazione della rete insufficiente e cablaggio scarsamente documentato. Una macchina può avere un PLC perfettamente funzionante ma riscontrare comunque un funzionamento inaffidabile perché il sistema circostante non è stato progettato in modo coerente.
Un processo di integrazione pratica dovrebbe includere un elenco di I/O, disegni elettrici, architettura di rete, piano di indirizzamento dei dispositivi, backup del software, procedure di test e una chiara documentazione di messa in servizio.
Anche un sistema PLC ben progettato richiede una corretta manutenzione. Quando una linea di produzione si ferma, non sempre la soluzione più rapida è sostituire il PLC. I tecnici devono innanzitutto identificare se il problema ha origine dall'alimentazione, dal cablaggio di campo, dai dispositivi I/O, dalla comunicazione, dalla programmazione o dal controller stesso.
Una sequenza utile per la risoluzione dei problemi è:
La manutenzione preventiva dovrebbe includere anche l'ispezione dell'armadio, i controlli ambientali, la verifica dei backup, gli aggiornamenti della documentazione e la pianificazione dei pezzi di ricambio. Per le apparecchiature di produzione critiche, disporre di una procedura di ripristino chiara può ridurre significativamente i tempi di fermo.
| Requisiti del progetto | Direzione consigliata | Domanda principale |
|---|---|---|
| Piccola macchina autonoma | Piattaforma di controllo compatta | Quanti punti I/O e dispositivi di comunicazione sono necessari? |
| Sistema di macchine in crescita | Architettura modulare di fascia media | Quale espansione sarà necessaria in seguito? |
| Grande sistema produttivo | Architettura del controller ad alta capacità | Quali sono i requisiti di prestazioni, ridondanza e integrazione? |
| Macchina legacy esistente | Strategia di migrazione o sostituzione | Cosa si può conservare e cosa va sostituito? |
La moderna automazione industriale collega sempre più il controllo a livello di macchina con i dati di produzione, la visualizzazione, la diagnostica remota e i sistemi di produzione di livello superiore. Ciò non elimina il ruolo dei PLC. Il PLC diventa invece sempre più un componente importante all’interno di un’architettura di automazione connessa.
I progetti pronti per il futuro dovrebbero quindi considerare non solo la sequenza odierna delle macchine, ma anche il modo in cui verranno raccolti i dati operativi, come le apparecchiature comunicheranno, come verrà mantenuto il software e come potranno essere integrate ulteriori risorse di automazione.
Anche la sicurezza informatica, la segmentazione della rete, la gestione degli accessi, i backup affidabili e le modifiche controllate del software stanno diventando sempre più importanti man mano che i sistemi di controllo industriale diventano sempre più connessi.
A cosa serve un PLC Allen-Bradley?
Viene utilizzato per controllare macchinari automatizzati e processi industriali ricevendo input dal campo, eseguendo la logica programmata e controllando output come motori, valvole, attuatori e altre apparecchiature.
Allen-Bradley è adatto per macchine di piccole dimensioni?
SÌ. Il portafoglio Allen-Bradley comprende piattaforme di controllo compatte progettate per applicazioni di automazione più piccole nonché piattaforme più grandi per sistemi più complessi.
Come dovrei scegliere un PLC Allen-Bradley?
Inizia con il conteggio degli I/O, i requisiti di elaborazione, le esigenze di comunicazione, le dimensioni della macchina, le condizioni ambientali, i requisiti software, i piani di espansione e la compatibilità con le apparecchiature esistenti.
Un PLC Allen-Bradley può comunicare con un HMI?
SÌ. I sistemi di automazione basati su PLC possono comunicare con le interfacce operatore attraverso opportune architetture di comunicazione industriale e configurazioni compatibili.
Qual è l'errore più grande quando si sostituisce un vecchio PLC?
La sostituzione del controller senza una documentazione completa degli I/O esistenti, del comportamento del programma, delle connessioni di rete, della sequenza delle macchine e delle apparecchiature periferiche può creare problemi di messa in servizio imprevisti.
Come si possono ridurre i tempi di inattività del PLC?
Documentazione affidabile, backup software verificati, manutenzione preventiva, pianificazione dei pezzi di ricambio, diagnostica adeguata e personale di manutenzione addestrato possono migliorare i tempi di ripristino in caso di guasto.
Il PLC più potente fornisce sempre la soluzione migliore?
No. Il controller migliore è quello che corrisponde all'applicazione reale. Il sovradimensionamento può aumentare i costi inutili, mentre il sottodimensionamento può limitare le prestazioni e l’espansione futura.
La tecnologia PLC Allen-Bradley può fornire una solida base per il controllo delle macchine e l'automazione industriale quando il controller, l'I/O, l'architettura di comunicazione, il software e le apparecchiature circostanti sono adattati correttamente all'applicazione.
L'approccio più efficace è quello di iniziare con i requisiti di produzione del cliente piuttosto che selezionare un PLC solo in base al nome del modello. Comprendere il numero di punti I/O, le prestazioni di elaborazione richieste, l'architettura di rete, le condizioni ambientali, le aspettative di manutenzione e i piani di espansione futuri aiuta a creare un sistema di controllo pratico e affidabile.
Per le aziende che acquistano componenti di automazione, hardware PLC, apparecchiature di controllo industriale o soluzioni correlate,Luce galleggiante Automation Trade Co., Ltd.può assistervi nella selezione dei prodotti e nell'approvvigionamento orientato all'applicazione in base ai requisiti del vostro progetto.
Hai bisogno della giusta soluzione PLC Allen-Bradley per il tuo progetto?
Contattacicon il modello di PLC, i requisiti di I/O, i dettagli dell'applicazione o le esigenze di sostituzione. Luce galleggiante Automation Trade Co., Ltd. può aiutarvi a valutare i componenti di automazione adatti e a sviluppare una pratica soluzione di approvvigionamento per il vostro progetto industriale.
