Luce galleggiantefornisce componenti per l'automazione industriale ai produttori che cercano soluzioni di rilevamento e controllo affidabili. ILIFM LK3122Il sensore di livello elettronico offre rilevamento capacitivo del livello del liquido, funzioni di commutazione configurabili, uscite analogiche e comunicazione IO-Link, rendendolo un'opzione pratica per il monitoraggio di liquidi compatibili nelle apparecchiature industriali.

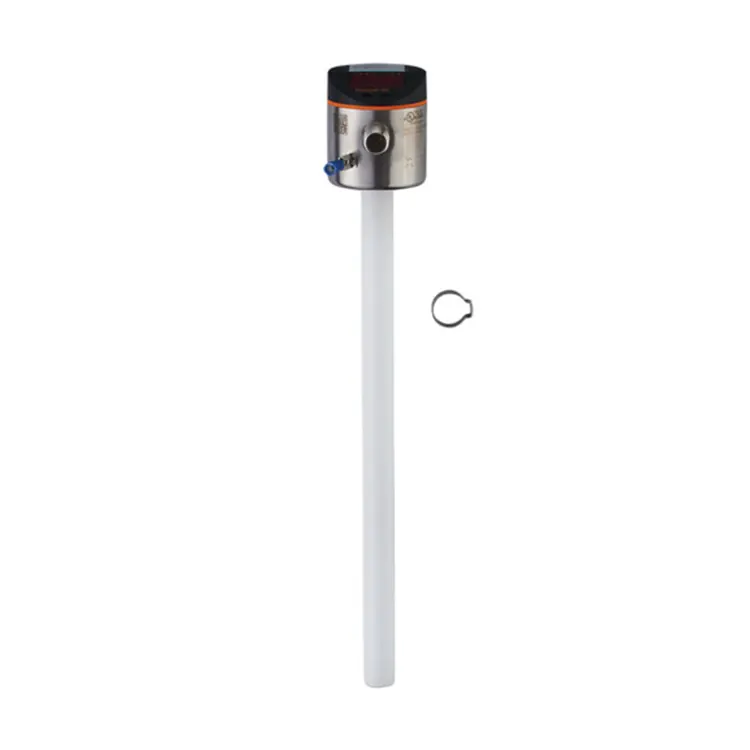

IFM LK3122 è un sensore di livello elettronico progettato per applicazioni che coinvolgono acqua, refrigeranti a base di acqua, oli e liquidi simili. La sua sonda da 264 mm incorpora un campo di rilevamento attivo di 195 mm, mentre l'uscita di commutazione configurabile e l'uscita analogica supportano diversi requisiti di monitoraggio e controllo. Con una tensione operativa di 18–30 V DC e la comunicazione IO-Link, il sensore può essere integrato in architetture di automazione adeguate. Questa guida ne spiega il principio di funzionamento, le specifiche tecniche importanti, le considerazioni sull'applicazione, i requisiti di installazione e i criteri di selezione per aiutare gli ingegneri e i team di acquisto a determinare se corrisponde alle loro apparecchiature.
Sommario
- Cos'è l'IFM LK3122?
- Come funziona il sensore?
- Specifiche tecniche principali
- Principali caratteristiche e vantaggi
- Applicazioni industriali tipiche
- Considerazioni sull'installazione e la configurazione
- Come selezionare il sensore di livello corretto
- Manutenzione e risoluzione dei problemi
- Domande frequenti
- Conclusione
Cos'è l'IFM LK3122?
L'IFM LK3122 è un sensore di livello elettronico prodotto da ifm electronic. A differenza di un interruttore a galleggiante convenzionale che rileva principalmente una posizione meccanica, questo modello utilizza un principio di misurazione capacitivo per rilevare i cambiamenti nel livello di liquidi compatibili lungo la sonda di rilevamento.
Il sensore è destinato ad applicazioni che coinvolgono acqua, lubrificanti refrigeranti a base di acqua, oli, mezzi a base di olio e liquidi con caratteristiche simili. Le sue uscite elettroniche consentono di incorporare il livello misurato nei processi di monitoraggio e controllo industriale.
Per gli ingegneri della manutenzione, gli integratori di apparecchiature e i progettisti di sistemi di automazione, la considerazione principale non è semplicemente il numero del modello. Dipende se il campo attivo del sensore, la compatibilità dei fluidi, i limiti di temperatura, la configurazione dell'uscita e le condizioni di installazione corrispondono all'applicazione effettiva.
Gli acquirenti possono rivedere le informazioni sul prodotto IFM LK3122 da Floating Light e confrontare i dettagli elencati con la documentazione del produttore prima di effettuare un ordine.
Come funziona il sensore?
La misurazione del livello capacitivo si basa sui cambiamenti nella capacità elettrica associati alla presenza di un mezzo attorno all'elemento di rilevamento. Quando il livello del liquido cambia lungo la sonda, il sensore valuta la risposta elettrica corrispondente e determina la misurazione relativa al livello.
L'LK3122 fornisce uscite configurabili per la trasmissione di informazioni utili a un controller o un sistema di monitoraggio. A seconda dell'installazione e delle impostazioni dei parametri, questi segnali possono supportare il monitoraggio del livello, il rilevamento della soglia e le risposte automatizzate delle apparecchiature.
Comprendere le sue opzioni di output
- Uscita di commutazione digitale:Supporta azioni basate su soglie, come la segnalazione quando il livello misurato raggiunge un setpoint configurato.
- Uscita analogica:Fornisce un segnale di corrente o tensione configurabile per apparecchiature di controllo compatibili.
- Collegamento IO:Abilita la comunicazione digitale supportata, l'identificazione del dispositivo, la parametrizzazione e le funzioni diagnostiche tramite un master IO-Link compatibile.
Queste funzioni consentono ai progettisti del sistema di scegliere un metodo di integrazione appropriato senza dare per scontato che ogni installazione utilizzerà contemporaneamente tutte le uscite disponibili.
Specifiche tecniche principali
La revisione dei dati tecnici prima dell'acquisto aiuta a prevenire discrepanze tra il sensore e la macchina target. La tabella seguente riassume le specifiche importanti pubblicate per IFM LK3122.
| Parametro | Specifica | Significato pratico |
|---|---|---|
| Tipo di prodotto | Sensore di livello elettronico | Progettato per il rilevamento del livello di liquidi |
| Principio di misurazione | Capacitivo | Rileva le variazioni di livello attraverso il rilevamento capacitivo |
| Lunghezza della sonda | 264 mm | Importante per la profondità del serbatoio e il design del montaggio |
| Campo di rilevamento attivo | 195 mm | Definisce la sezione di misurazione attiva |
| Zone inattive | 53 mm in alto; 16 mm nella parte inferiore | Da tenere in considerazione quando si posiziona la sonda |
| Tensione operativa | 18–30 V CC | Richiede un alimentatore CC compatibile |
| Uscita di commutazione | PNP/NPN; configurabile normalmente aperto o normalmente chiuso | Supporta ingressi di controllo digitali compatibili |
| Uscita di corrente analogica | 4–20 mA, direzione configurabile | Adatto per moduli di ingresso analogici compatibili |
| Uscita analogica in tensione | 0–10 V, direzione configurabile | Richiede un ingresso di tensione compatibile |
| IO-Link | Versione 1.1 | Supporta l'integrazione digitale compatibile |
| Errore di misura | ±5% del valore finale | Dovrebbe essere considerato quando si definiscono le tolleranze di controllo |
| Temperatura ambiente | 0–60°C | Relativo all'ambiente di installazione del sensore |
Importante:La temperatura media consentita dal sensore dipende dal liquido e dagli accessori di installazione. Per l'acqua e i refrigeranti a base di acqua, l'intervallo pubblicato è 0–35°C, con 35–65°C possibili utilizzando il tubo climatico E43100 specificato. Per l'olio, l'intervallo pubblicato è 0–70°C. Consultare la pagina ufficiale del prodotto IFM e la documentazione tecnica per le condizioni operative e le restrizioni complete.
Principali caratteristiche e vantaggi
Diverse caratteristiche rendono l'LK3122 degno di essere valutato per progetti di monitoraggio dei liquidi industriali.
1. Molteplici possibilità di output
La combinazione di un'uscita di commutazione, un'uscita analogica e la comunicazione IO-Link offre agli ingegneri diverse opzioni di integrazione. La configurazione appropriata dipende dal controller, dai requisiti di monitoraggio e dai parametri selezionati.
2. Funzioni di commutazione configurabili
I punti preimpostati e i punti di ripristino possono essere configurati entro l'intervallo di regolazione specificato. Ciò supporta applicazioni in cui un controller deve rispondere a un livello di liquido definito anziché semplicemente visualizzare una misurazione.
3. Una zona di misurazione attiva definita
La portata attiva di 195 mm aiuta gli ingegneri a pianificare il posizionamento della sonda in serbatoi compatti e serbatoi per apparecchiature. Il corretto posizionamento è essenziale perché le sezioni inattive non forniscono la stessa funzione di misurazione della zona attiva.
4. Integrazione industriale
L'alimentazione da 18–30 V CC e le opzioni di uscita configurabili rendono l'LK3122 adatto per la valutazione in sistemi di automazione compatibili. Prima della messa in servizio è necessario verificare le caratteristiche elettriche, i limiti di carico e i requisiti di connessione rispetto alla documentazione del controller.
Applicazioni industriali tipiche
Il sensore può essere preso in considerazione per attività di monitoraggio dei liquidi compatibili nelle apparecchiature industriali, a condizione che il mezzo e le condizioni operative rientrino nei limiti pubblicati.
- Serbatoi del liquido refrigerante per macchine utensili:Monitora i lubrificanti di raffreddamento a base d'acqua e fornisce segnali relativi al livello ai controlli della macchina.
- Attrezzatura idraulica:Monitora gli oli idraulici compatibili nei serbatoi in cui la geometria della sonda e la temperatura dell'olio soddisfano le specifiche.
- Sistemi idrici industriali:Rilevare le variazioni del livello del liquido nei serbatoi dell'acqua e negli alloggiamenti delle apparecchiature idonei.
- Sistemi di lubrificazione:Monitoraggio del livello di supporto per lubrificanti compatibili nei macchinari.
- Attrezzature automatizzate:Fornire segnali di commutazione o analogici per l'integrazione in un adeguato sistema di monitoraggio basato su PLC.
Si tratta di potenziali categorie di applicazione piuttosto che di garanzie di idoneità. L'LK3122 non è destinato a tutti i processi liquidi o industriali. Il produttore elenca le restrizioni per mezzi fortemente conduttivi o adesivi, materiali granulari, acidi, alcali, lavorazione alimentare e applicazioni galvaniche. Confermare l'esatto mezzo e le condizioni di processo prima della selezione.
Considerazioni sull'installazione e la configurazione
Una corretta installazione ha un impatto diretto sull'affidabilità della misurazione e sull'efficacia della strategia di controllo.
- Controllare la geometria del serbatoio.Verificare che la lunghezza della sonda e la disposizione di montaggio siano adatte alla profondità di installazione disponibile.
- Posizionare correttamente la zona attiva.Tenere conto della zona inattiva superiore di 53 mm e della zona inattiva inferiore di 16 mm quando si determinano i punti di misurazione richiesti.
- Conferma la compatibilità del mezzo.Controllare le proprietà del liquido, le caratteristiche dielettriche e la temperatura rispetto ai limiti del produttore.
- Verificare i collegamenti elettrici.Adattare la tensione di alimentazione, la logica di commutazione, il tipo di segnale analogico e i requisiti di carico al controller.
- Configurare i parametri di misurazione.Impostare i punti di commutazione e ripristino richiesti, il comportamento dell'uscita e altri parametri secondo le istruzioni per l'uso.
- Testare in condizioni operative reali.Confermare la risposta in uscita a livelli di liquido rappresentativi prima di mettere la macchina in funzione di routine.
Per la comunicazione digitale, verificare anche il master IO-Link, la configurazione del dispositivo e il file di descrizione del dispositivo compatibile, ove richiesto.
Come selezionare il sensore di livello corretto
Quando si confronta l'IFM LK3122 con altri sensori di livello elettronici, considerare l'applicazione completa anziché selezionare un modello esclusivamente in base al prezzo o alla lunghezza nominale della sonda.
| Fattore di selezione | Domande da porre |
|---|---|
| Compatibilità con liquidi | Il mezzo è approvato per l'uso con questo sensore capacitivo? |
| Intervallo di misurazione | La portata attiva di 195 mm copre la variazione di livello richiesta? |
| Temperatura | Sia la temperatura ambiente che quella del liquido rientrano nei limiti consentiti? |
| Interfaccia di controllo | Il PLC accetta il segnale di commutazione, corrente, tensione o IO-Link selezionato? |
| Installazione | È possibile montare la sonda tenendo conto delle zone inattive richieste? |
| Appalti | Il fornitore può confermare l'esatto modello, condizione, disponibilità e documentazione? |
Gli ingegneri dovrebbero anche valutare se sia più appropriato la misurazione continua del livello, il rilevamento della soglia o un principio di rilevamento diverso. Un sensore che funziona bene in un serbatoio potrebbe non essere adatto per un altro mezzo o configurazione di processo.
Manutenzione e risoluzione dei problemi
I controlli di routine possono aiutare a identificare i problemi di installazione o configurazione prima che interrompano la produzione.
- Ispezionare la sonda e la disposizione di montaggio per rilevare eventuali contaminazioni o danni fisici.
- Verificare la tensione di alimentazione e i collegamenti elettrici se il sensore non risponde come previsto.
- Controllare i punti di commutazione e ripristino quando il comportamento dell'allarme differisce dalla sequenza di controllo prevista.
- Confrontare le letture analogiche con i valori previsti e verificare che l'ingresso del PLC sia configurato per il tipo di segnale corretto.
- Esaminare la comunicazione IO-Link e i parametri del dispositivo quando si utilizza un'interfaccia digitale.
- Consultare le istruzioni per l'uso prima di pulire, modificare le impostazioni o rimettere in servizio l'apparecchiatura.
Gli intervalli di manutenzione dovrebbero essere basati sull'ambiente operativo effettivo, sulle proprietà del liquido monitorato e sulle raccomandazioni del produttore dell'apparecchiatura.
Domande frequenti
1. Che tipo di sensore è IFM LK3122?
L'IFM LK3122 è un sensore di livello elettronico capacitivo progettato per rilevare il livello di liquidi compatibili. Fornisce un'uscita di commutazione configurabile, un'uscita analogica e comunicazione IO-Link.
2. Qual è il campo di rilevamento attivo dell'IFM LK3122?
La sonda è lunga 264 mm, con un campo di rilevamento attivo di 195 mm. Le zone inattive specificate sono 53 mm nella parte superiore e 16 mm nella parte inferiore. Queste dimensioni dovrebbero essere incluse nel piano di installazione.
3. Quali liquidi può monitorare l'IFM LK3122?
I mezzi previsti includono acqua, liquidi refrigeranti a base di acqua, oli, mezzi a base di olio e liquidi simili che soddisfano le condizioni specificate. Sono esclusi i mezzi fortemente conduttivi o adesivi e alcune applicazioni chimiche o industriali. Controlla sempre le informazioni sulla compatibilità del produttore.
4. L'IFM LK3122 può connettersi a un PLC?
Sì, può essere integrato con un PLC compatibile utilizzando l'uscita di commutazione, l'uscita analogica in corrente o tensione o l'interfaccia IO-Link. Il metodo selezionato deve corrispondere agli ingressi elettrici e alle capacità di comunicazione del PLC.
5. Quale alimentazione richiede l'IFM LK3122?
La tensione operativa specificata è 18–30 V CC. Confermare i requisiti di alimentazione, cablaggio, carico di uscita e connessione utilizzando la documentazione tecnica prima dell'installazione.
6. Come possono gli acquirenti verificare il modello corretto prima di ordinare?
Controlla la designazione completa del modello, la documentazione del produttore, le condizioni del prodotto e tutte le informazioni di tracciabilità disponibili. Gli acquirenti possono anche fornire i propri requisiti di applicazione a Floating Light per contribuire a confermare il modello richiesto e i dettagli di acquisto.
Conclusionee
IFM LK3122 offre rilevamento capacitivo del livello del liquido, funzioni di uscita configurabili e connettività IO-Link per applicazioni di monitoraggio industriale adatte. Il campo di rilevamento attivo di 195 mm e i limiti operativi definiti rendono essenziale un'attenta valutazione dell'applicazione. Verificando la compatibilità del mezzo, la geometria di installazione, la temperatura e i requisiti del controller prima dell'acquisto, gli ingegneri possono effettuare una selezione del sensore più informata.
Cerchi IFM LK3122 per il tuo progetto di automazione? Floating Light può aiutarti a rivedere le informazioni sul modello, verificare la disponibilità del prodotto e valutare i requisiti di acquisto per la tua applicazione. Visita la nostra pagina prodotto IFM LK3122 o esplora i nostri prodotti di automazione industriale. Se hai bisogno di assistenza con la verifica del modello, i prezzi o le quantità dell'ordine,contattaciper discutere le vostre esigenze e identificare la soluzione adeguata.
