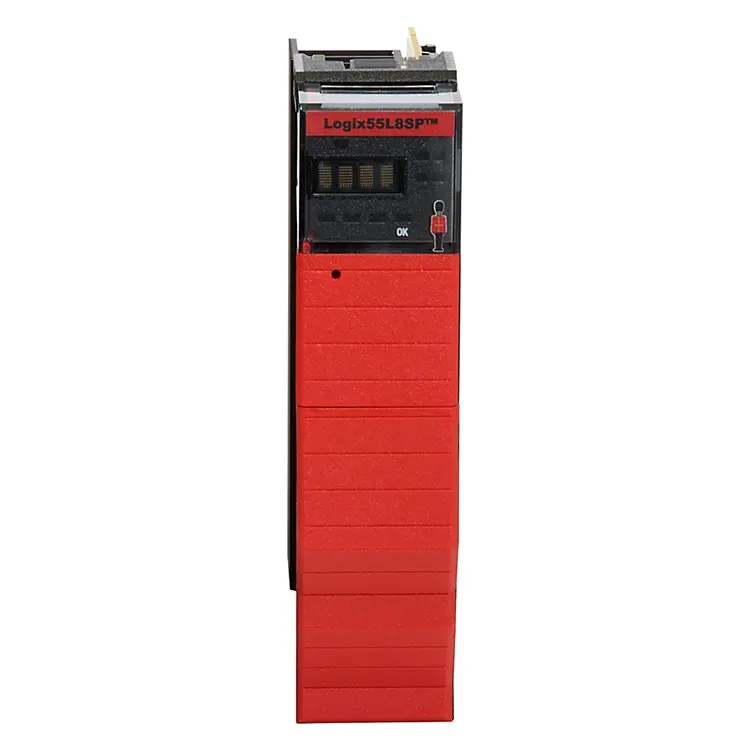

ILAllen-Bradley 1756-L8SPè un controllore partner di sicurezza progettato per l'architettura di controllo di sicurezza GuardLogix 5580. Installato in uno chassis ControlLogix insieme a un controllore primario GuardLogix 5580 compatibile, contribuisce a fornire l'architettura di elaborazione necessaria per le applicazioni di sicurezza industriale ad alta integrità. Questa guida ne spiega la funzione, l'architettura, le specifiche, le considerazioni sull'installazione, il flusso di lavoro di configurazione, i punti per la risoluzione dei problemi e le considerazioni sull'acquisto per ingegneri, team di manutenzione, integratori di sistemi e acquirenti di automazione industriale.
I sistemi di automazione industriale necessitano sempre più di svolgere due compiti contemporaneamente: mantenere il funzionamento efficiente della macchina ed eseguire le funzioni di sicurezza in modo affidabile. In un'architettura GuardLogix 5580, ilAllen-Bradley 1756-L8SPfunge da controllore coprocessore di sicurezza associato a un controllore GuardLogix primario compatibile.
La documentazione di Rockwell Automation identifica il 1756-L8SP come parte della famiglia di controllori di sicurezza GuardLogix 5580. Il dispositivo non è semplicemente un processore PLC autonomo convenzionale. Partecipa invece all'architettura di sicurezza del sistema e funziona con un controller primario compatibile. :contentReference[oaicite:0]{index=0}
Questa distinzione è importante quando si seleziona l'attrezzatura sostitutiva. Un errore di acquisto comune è quello di considerare il 1756-L8SP come un processore ControlLogix indipendente per scopi generici. La sua funzione prevista è specificatamente connessa all'architettura di sicurezza GuardLogix, pertanto è necessario considerare insieme la compatibilità con il controllore primario, lo chassis, il firmware, la configurazione del progetto e i requisiti di sicurezza applicabili.
Lo scopo principale del 1756-L8SP è quello di partecipare all'architettura di elaborazione ridondante utilizzata dai controllori di sicurezza GuardLogix 5580. Rockwell Automation elenca il 1756-L8SP tra i controllori di sicurezza GuardLogix 5580 e identifica il dispositivo tramite il codice prodotto 176 nelle informazioni del controllore Studio 5000. :contentReference[oaicite:1]{index=1}
Per un progettista di sistemi industriali, il vantaggio pratico è architettonico: il controllo correlato alla sicurezza può essere integrato in un ambiente di automazione basato su ControlLogix anziché richiedere una piattaforma di controllo completamente separata per ogni funzione di sicurezza.
A seconda della progettazione del sistema completo, questa architettura può supportare applicazioni che coinvolgono protezione di macchine, funzioni di arresto di emergenza, interblocchi di sicurezza, movimento sicuro, protezione di processo e altre attività di controllo legate alla sicurezza. L'effettiva capacità di sicurezza dipende dalla configurazione certificata completa, inclusa la combinazione del controller, il firmware, gli I/O di sicurezza, la progettazione dell'applicazione e gli standard applicabili.
Una delle considerazioni più importanti è comprendere che il 1756-L8SP non sostituisce il controllore GuardLogix primario. È progettato per funzionare con un controllore di sicurezza GuardLogix 5580 compatibile.
Le famiglie di controller primari compatibili includono modelli come 1756-L81ES, 1756-L82ES, 1756-L83ES, 1756-L84ES e 1756-L85ES. La documentazione attuale di Rockwell Automation identifica questi modelli come controllori GuardLogix 5580 e identifica separatamente il 1756-L8SP come controllore di sicurezza all'interno della stessa architettura. :contentReference[oaicite:2]{index=2}
Esegue l'applicazione GuardLogix e coordina il funzionamento del sistema.
Fornisce il ruolo di partner di sicurezza all'interno dell'architettura del controllore.
Collega i dispositivi di sicurezza sul campo e le funzioni di sicurezza della macchina.
Per i progetti critici per la sicurezza, i tecnici devono sempre verificare l'esatta combinazione del controller e la revisione del firmware rispetto alla documentazione tecnica e alla certificazione di sicurezza Rockwell Automation applicabili. I dati tecnici pubblicati da Rockwell affermano che alcune funzionalità di sicurezza funzionale dipendono da revisioni firmware e configurazioni di sistema specificate. :contentReference[oaicite:3]{index=3}
Le specifiche tecniche sono importanti quando si pianifica una sostituzione, si valutano le condizioni dell'armadio o si verifica se un'installazione esistente può ospitare il modulo. I riferimenti tecnici disponibili identificano il 1756-L8SP come un Safety Partner Controller di tipo aperto, montato su chassis.
| Parametro | Informazioni su 1756-L8SP |
|---|---|
| Famiglia di prodotti | ControlLogix/GuardLogix 5580 |
| Tipo di prodotto | Controllore coadiuvante di sicurezza |
| Montaggio | Telaio ControlLogix |
| Allegato | Stile aperto |
| Prelievo attuale | 5 mA a 1,2 V CC; circa 1,2 A a 5,1 V CC |
| Temperatura operativa | Fino a -25...70 °C a seconda della configurazione specificata |
| Temperatura di conservazione | Da -40 a 85 °C circa |
| Umidità relativa | Fino al 95%, senza condensa |
| Porte di rete | Nessuna porta di rete incorporata |
Le specifiche pubblicate del distributore riportano i dati ambientali e di potenza standard di cui sopra, mentre la documentazione Rockwell Automation dovrebbe rimanere il riferimento per gli esatti requisiti di installazione e certificazione di un'applicazione di sicurezza. :contentReference[oaicite:4]{index=4}
Il 1756-L8SP è utile ovunque venga utilizzata un'architettura di sicurezza GuardLogix 5580 per integrare il controllo di sicurezza con un sistema di automazione industriale più ampio. Gli ambienti tipici possono includere la produzione, la costruzione di macchinari, la movimentazione dei materiali, la produzione automobilistica, l'imballaggio e le installazioni relative ai processi.
Il modulo stesso non determina la funzione di sicurezza. Fa invece parte di un sistema di sicurezza completo che può includere dispositivi di ingresso di sicurezza, dispositivi di uscita di sicurezza, azionamenti, motori, dispositivi di protezione, dispositivi di arresto di emergenza e logica di sicurezza specifica dell'applicazione.
L'installazione corretta inizia con la compatibilità del sistema anziché semplicemente inserendo un modulo in uno slot disponibile. Prima della sostituzione o della messa in servizio, i tecnici devono verificare lo chassis, il controllore GuardLogix primario, la revisione del firmware, la configurazione del progetto e la documentazione relativa alla sicurezza.
Non si dovrebbe mai selezionare un modulo sostitutivo solo perché il numero di catalogo è simile. GuardLogix, ControlLogix e le generazioni di controllori precedenti possono avere hardware visivamente simile ma ruoli funzionali diversi.
Quando un sistema GuardLogix segnala un problema che coinvolge il coprocessore di sicurezza, il personale di manutenzione deve innanzitutto determinare se il problema è correlato all'hardware, alla configurazione, al firmware, alla comunicazione dello chassis o al sistema di sicurezza più ampio.
| Condizione osservata | Elementi da controllare |
|---|---|
| Errore del controller o del partner | Stato del controller, diagnostica del modulo, compatibilità firmware e configurazione del progetto |
| Stato di sicurezza imprevisto | I/O di sicurezza, logica dell'applicazione, dispositivi di campo e diagnostica dei task di sicurezza |
| Modulo non riconosciuto | Disposizione dello chassis, identità dell'hardware, compatibilità di revisione e configurazione |
| Il sistema si guasta dopo la sostituzione | Numero di catalogo, firmware, revisione del progetto, associazione del controller e convalida della sicurezza corretti |
I team di manutenzione devono documentare l'identità dell'hardware originale e la revisione del controller prima di sostituire un modulo. Questo semplice passaggio può ridurre significativamente i ritardi di messa in servizio, soprattutto nei sistemi di produzione più vecchi dove la documentazione del progetto originale potrebbe essere incompleta.
L'acquisto di un controller industriale è diverso dall'acquisto di un prodotto elettronico di consumo convenzionale. Gli acquirenti devono considerare i numeri di parte esatti, le condizioni dell'hardware, le informazioni sulla revisione, la disponibilità, la documentazione, i termini di garanzia e la compatibilità delle applicazioni.
Per l'Allen-Bradley 1756-L8SP, gli acquirenti devono confermare almeno le seguenti informazioni prima di effettuare un ordine:
Luce galleggiante Automation Trade Co., Ltd. può supportare gli acquirenti di automazione industriale che necessitano di assistenza nell'identificazione dei componenti di automazione e nell'approvvigionamento di apparecchiature sostitutive. Quando si richiede un preventivo, fornire il numero di catalogo completo e le informazioni disponibili sulla targhetta può aiutare a ridurre le comunicazioni non necessarie e migliorare la precisione dell'identificazione delle parti.
No. Il 1756-L8SP è un controllore coprocessore di sicurezza utilizzato nell'architettura di sicurezza GuardLogix 5580. Non deve essere trattato come un processore ControlLogix autonomo per scopi generici. Rockwell Automation lo inserisce nella famiglia di controllori di sicurezza GuardLogix 5580. :contentReference[oaicite:6]{index=6}
Il 1756-L8SP è progettato per funzionare con i controllori di sicurezza primari GuardLogix 5580 compatibili, compresi i membri della famiglia da 1756-L81ES a 1756-L85ES. La compatibilità esatta deve essere verificata rispetto alla documentazione Rockwell Automation corrente e alla revisione del firmware installato. :contentReference[oaicite:7]{index=7}
Le specifiche di prodotto disponibili identificano il 1756-L8SP come privo di porta di rete incorporata. Il suo ruolo è quello di coprocessore di sicurezza all'interno dello chassis ControlLogix piuttosto che quello di controllore autonomo in rete. :contentReference[oaicite:8]{index=8}
I sistemi GuardLogix 5580 vengono configurati e programmati utilizzando Studio 5000 Logix Designer. L'esatta versione del software e i requisiti di compatibilità devono essere verificati rispetto al firmware del controller e ai requisiti del progetto.
La sostituzione dell'hardware non deve essere trattata come una semplice procedura plug-and-play per un'applicazione di sicurezza. La sostituzione deve essere verificata rispetto al controller esistente, al firmware, alla configurazione del progetto, ai requisiti di sicurezza e alla procedura di messa in servizio.
La documentazione tecnica di Rockwell Automation afferma che le configurazioni GuardLogix 5580 specificate utilizzando 1756-L8SP possono supportare funzionalità fino a SIL 3 e Categoria 4/Livello di prestazioni e nelle condizioni applicabili. La certificazione dipende dal sistema completo, dal firmware, dall'architettura e dall'implementazione specificati piuttosto che dal solo 1756-L8SP. :contentReference[oaicite:9]{index=9}
Il modello 1756-L8SP Allen-Bradley occupa una posizione specializzata nella piattaforma GuardLogix 5580. Anziché funzionare come un PLC indipendente, funziona come un partner di sicurezza all'interno di un'architettura GuardLogix compatibile, contribuendo a fornire la struttura di elaborazione necessaria per le applicazioni di sicurezza ad alta integrità.
Per gli ingegneri, le considerazioni più importanti sono la compatibilità del sistema, l'accoppiamento del controller, il firmware, i requisiti dello chassis, la progettazione dell'applicazione di sicurezza e la convalida. Per i team di acquisto, la verifica esatta del codice prodotto, le condizioni del prodotto, la tracciabilità, la garanzia e i requisiti di consegna possono essere altrettanto importanti.
Una chiara comprensione del 1756-L8SP può aiutare a ridurre le sostituzioni errate, abbreviare i tempi di risoluzione dei problemi e rendere più prevedibile la manutenzione dell'automazione industriale. Sia che stiate pianificando una nuova installazione GuardLogix o cercando una sostituzione per una linea di produzione esistente, l'identificazione accurata del prodotto dovrebbe sempre avvenire prima dell'acquisto e della messa in servizio.
Se stai cercando Allen-Bradley 1756-L8SP o hai bisogno di aiuto per controllare un componente di automazione industriale,Luce galleggiante Automation Trade Co., Ltd.può assistere con l'identificazione del prodotto e i requisiti di approvvigionamento. Condividi il codice articolo completo, la quantità richiesta, le condizioni e i requisiti di consegna per rendere il processo di approvvigionamento più efficiente.
Contattaciper la disponibilità dei prodotti, il supporto per l'approvvigionamento e le soluzioni di componenti per l'automazione industriale.
