Riepilogo dell'articolo:La misurazione accurata della distanza è essenziale per un'automazione industriale affidabile, una movimentazione efficiente dei materiali e una qualità di produzione costante. ILIFM O1D100Il sensore di distanza fotoelettrico offre misurazione ottica senza contatto, funzioni di commutazione configurabili, opzioni di uscita analogica e comunicazione IO-Link per un'ampia gamma di applicazioni di fabbrica.Luce galleggianteaiuta gli acquirenti industriali a reperire componenti di automazione e a valutare la compatibilità dei sensori per le loro apparecchiature. Questa guida esplora le specifiche chiave, i principi di funzionamento, le applicazioni pratiche, le considerazioni sull'installazione e i criteri di selezione dell'IFM O1D100.

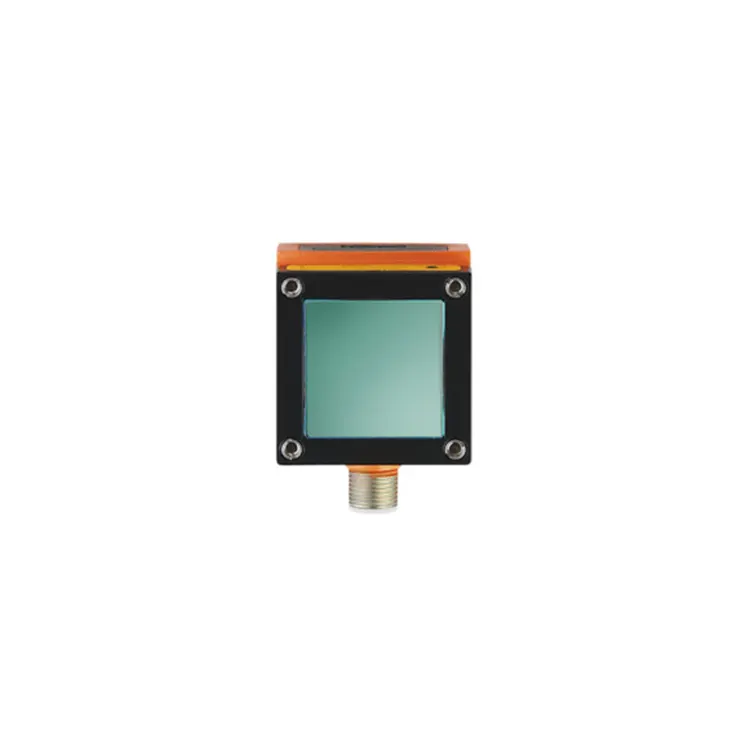

ILIFM O1D100è un sensore di distanza fotoelettrico progettato per applicazioni industriali che richiedono il rilevamento di oggetti e la misurazione della distanza affidabili e senza contatto. Prodotto da ifm electronic, appartiene alla famiglia di sensori ottici di distanza O1D ed è progettato per misurare distanze fino a 10 metri in condizioni di riferimento specificate.
A differenza dei dispositivi di misurazione meccanici, un sensore di distanza fotoelettrico non ha bisogno di toccare l'oggetto target. Ciò lo rende utile per monitorare prodotti in movimento, rilevare posizioni di oggetti e misurare distanze in cui il contatto fisico potrebbe interferire con la produzione o danneggiare materiali sensibili.
L'O1D100 combina un campo di rilevamento configurabile con uscite di commutazione e un'opzione di uscita analogica. La sua interfaccia IO-Link supporta anche la parametrizzazione e il trasferimento dei dati dei sensori a sistemi di automazione compatibili.
Per produttori, integratori di sistema e team di manutenzione, il vantaggio principale è la capacità di incorporare informazioni sulla distanza nei processi di controllo esistenti senza introdurre un meccanismo di misurazione meccanico nel punto di rilevamento.
Gli acquirenti possono consultare la pagina del prodotto IFM O1D100 di Floating Light per informazioni sul prodotto e richieste di approvvigionamento.
Quando valutano un sensore industriale, gli ingegneri dovrebbero considerare una distanza di misurazione superiore a quella massima. La configurazione dell'output, la compatibilità elettrica, la protezione ambientale, le capacità di comunicazione e le caratteristiche della superficie target influiscono tutti sulle prestazioni nel mondo reale.
| Parametro | Specifica |
|---|---|
| Tipo di prodotto | Sensore di distanza fotoelettrico |
| Produttore | ifm elettronica |
| Modello | O1D100 |
| Campo di misura | 0,2–10 m nelle condizioni di riferimento specificate |
| Tensione operativa | 18–30 V CC |
| Progettazione dell'uscita elettrica | CC PNP |
| Uscite digitali | 2 uscite di commutazione configurabili |
| Opzioni di uscita analogica | 4–20 mA o 0–10 V, configurabile |
| Interfaccia di comunicazione | IO-Link COM2, 38,4 kBaud, revisione 1.1 |
| Tasso di campionamento | 1–50 Hz |
| Grado di protezione | IP67 |
| Temperatura operativa ambiente | Da -10°C a +60°C |
| Dimensioni dell'alloggiamento | 59×42×52 millimetri |
| Classe di protezione laser | Classe 2 |
| Collegamento elettrico | Un connettore M12 a cinque pin con codifica A |
Nota: le specifiche si basano sulle informazioni sul prodotto pubblicate dal produttore. L'intervallo di misurazione indicato dipende dalla riflettività del target e dalle condizioni di riferimento. Confermare la scheda tecnica, lo schema elettrico e i requisiti di configurazione attuali prima dell'installazione o dell'acquisto.
Una considerazione importante per la selezione è l'accuratezza della misurazione. Una portata massima di 10 metri non significa che il sensore fornisca la stessa precisione ad ogni distanza. Il colore target, la riflettività della superficie, la luce ambientale e le condizioni operative possono influenzare le prestazioni di misurazione. Gli ingegneri dovrebbero consultare le specifiche tecniche ufficiali IFM O1D100 quando definiscono le tolleranze accettabili.
L'IFM O1D100 utilizza la misurazione ottica del tempo di volo. In termini semplificati, il sensore emette luce verso un bersaglio e valuta il segnale restituito per determinare la distanza. Ciò consente al dispositivo di misurare oggetti senza richiedere il contatto diretto.
Una volta ottenuto un valore di distanza, il sensore può utilizzare le funzioni di uscita configurate per comunicare informazioni a un controller o un sistema di automazione collegato.
Ad esempio, una linea di confezionamento può utilizzare le informazioni sulla distanza per identificare se un prodotto ha raggiunto una posizione specifica. Un controller può quindi coordinare un trasportatore, un attuatore o un'operazione di ispezione in base alla soglia di rilevamento configurata.
IO-Link aggiunge un ulteriore livello di funzionalità. Con un master e un controller compatibili, i tecnici possono accedere ai dati di processo supportati, regolare i parametri e recuperare informazioni diagnostiche. Ciò può semplificare la messa in servizio e ridurre la necessità di ripetute regolazioni manuali sul sensore.
L'IFM O1D100 è adatto a molte attività di automazione di fabbrica in cui la misurazione della distanza senza contatto fornisce informazioni utili per un processo di controllo. La sua idoneità deve essere sempre verificata rispetto all'intervallo richiesto, alle proprietà target, alle esigenze di risposta e all'ambiente di installazione.
Sulle linee di assemblaggio e produzione, il sensore può monitorare la posizione di pezzi, attrezzature o componenti in movimento. Le soglie di distanza possono aiutare un sistema di controllo a determinare se un oggetto si trova all'interno di una zona operativa prevista prima che inizi il processo successivo.
Questo approccio può supportare sequenze di movimentazione ripetibili e ridurre la dipendenza dagli interruttori di contatto meccanici nelle applicazioni adatte.
I sistemi di stoccaggio automatizzati, i trasportatori e le apparecchiature per la movimentazione dei pallet spesso necessitano di rilevare le posizioni degli oggetti o stimare la distanza tra un target e un punto di riferimento fisso.
L'O1D100 può fornire informazioni sulla distanza per attività selezionate di posizionamento e monitoraggio della presenza. Tuttavia, le applicazioni che coinvolgono carichi di pallet complessi, bersagli multipli o sistemi per evitare collisioni critiche per la sicurezza richiedono una valutazione separata della copertura e dei requisiti di sicurezza a livello di sistema.
Nei sistemi di imballaggio e di movimentazione dei pacchi, le misurazioni della distanza possono aiutare a determinare se un pacco ha raggiunto una posizione definita o se un obiettivo rientra in una finestra di misurazione configurata.
Laddove sia necessario calcolare le dimensioni del pacchetto, gli ingegneri dovrebbero valutare la disposizione completa dei sensori e la logica di controllo. Una singola lettura della distanza non fornisce automaticamente una misurazione tridimensionale completa di un pacco.
I macchinari industriali possono richiedere il monitoraggio continuo o periodico delle posizioni dei componenti, dei livelli dei materiali o delle variazioni delle distanze. L'uscita analogica dell'O1D100 può essere utile quando un controller necessita di un segnale correlato alla distanza anziché solo di un semplice stato on/off.
Prima di utilizzarlo per la misurazione del livello o per il monitoraggio di superfici irregolari, verificare il materiale del target, la geometria del sensore, le condizioni ambientali e la tolleranza di misurazione richiesta.
Una corretta integrazione inizia con la compatibilità elettrica e una chiara comprensione di come verrà utilizzata la misurazione. Anche un sensore capace può produrre risultati di sistema inaffidabili se le impostazioni di uscita o la configurazione del controller non sono corrette.
Per l'integrazione del PLC, verificare le specifiche dell'ingresso elettrico e la logica di dimensionamento del controller selezionato. Non dare per scontato che tutti i protocolli di comunicazione elencati per altri prodotti di automazione siano supportati direttamente dall'O1D100. La sua interfaccia di comunicazione documentata è IO-Link; qualsiasi integrazione a livello di rete può richiedere un master o un gateway compatibile.
Il miglior sensore di distanza è quello che soddisfa i reali requisiti operativi dell'applicazione, non necessariamente il modello con la portata nominale maggiore. Un confronto strutturato aiuta gli acquirenti a evitare di scegliere un dispositivo inadatto al materiale target o al sistema di controllo.
| Fattore di selezione | Cosa controllare | Perché è importante |
|---|---|---|
| Distanza di misurazione | Distanze di lavoro minime, normali e massime | Garantisce che il bersaglio rimanga all'interno dell'intervallo utilizzabile. |
| Superficie bersaglio | Colore, riflettività, struttura e dimensioni | Influisce sulla qualità e sull'affidabilità del segnale ottico restituito. |
| Precisione richiesta | Errore di misurazione consentito alla distanza effettiva | Impedisce l'utilizzo di un sensore a lungo raggio oltre la sua tolleranza pratica. |
| Compatibilità di uscita | Ingressi PNP, canali analogici o supporto IO-Link | Garantisce che il sensore possa comunicare con il sistema di controllo. |
| Ambiente operativo | Temperatura, polvere, umidità, vibrazioni e luce ambientale | Aiuta a determinare se il sensore può funzionare in modo affidabile nel punto di installazione. |
| Requisiti di risposta | Frequenza di campionamento e tempo ciclo macchina | Garantisce che gli aggiornamenti delle misurazioni siano adeguati alla velocità del processo. |
| Spazio di installazione | Dimensioni dell'alloggiamento, posizione di montaggio e accesso ai cavi | Supporta l'integrazione e la manutenzione meccanica semplice. |
Quando si confronta l'O1D100 con un altro sensore, rivedere le specifiche ufficiali di entrambi i prodotti in condizioni comparabili. Le differenze nei principi di misurazione, negli obiettivi di riferimento, nelle funzioni di output e nelle valutazioni ambientali possono rendere fuorvianti le specifiche principali.
I team addetti agli acquisti dovrebbero inoltre verificare l'esatta designazione del modello, le condizioni del prodotto, i tempi di consegna, i termini di garanzia e la disponibilità della documentazione tecnica prima di effettuare un ordine.
Buone pratiche di installazione aiutano a mantenere misurazioni coerenti e a ridurre al minimo la risoluzione dei problemi non necessaria. Sebbene IFM O1D100 abbia un grado di protezione IP67, le condizioni di installazione e le caratteristiche target incidono comunque sulle prestazioni pratiche.
Per le applicazioni che coinvolgono polvere o nebbia d'olio, stabilire un programma di manutenzione basato sull'effettivo livello di contaminazione. Il grado di protezione non garantisce che una misurazione ottica non venga influenzata dai depositi sulla finestra anteriore del sensore.
Se le misurazioni fluttuano, controllare l'allineamento, la riflettività del target, la luce ambientale, i collegamenti elettrici e le impostazioni di configurazione prima di sostituire il dispositivo. Se necessario, confrontare le letture del sensore con una misurazione di riferimento nota in condizioni controllate.
Il campo di misurazione pubblicato è 0,2–10 metri in condizioni di riferimento specificate utilizzando un bersaglio bianco con una remissione del 90%. Le prestazioni effettive dipendono dalle caratteristiche del target e dall'ambiente operativo.
SÌ. L'O1D100 supporta IO-Link COM2 a 38,4 kBaud e IO-Link revisione 1.1. Per accedere alle funzioni di comunicazione è necessario un master IO-Link compatibile.
SÌ. Una delle sue uscite può essere configurata per un segnale di corrente da 4–20 mA o un segnale di tensione da 0–10 V. L'intervallo analogico deve essere configurato per soddisfare i requisiti di misurazione dell'applicazione e l'ingresso del controller.
La sua classificazione IP67 fornisce protezione contro l'ingresso di polvere e l'immersione temporanea in condizioni di test specificate. Tuttavia, una forte contaminazione della finestra ottica può influire sulla qualità della misurazione, pertanto è necessario valutare l'idoneità ambientale e i requisiti di pulizia per ciascuna installazione.
La tensione operativa specificata è 18–30 V CC. Seguire sempre lo schema elettrico ufficiale e verificare i requisiti di alimentazione e ingresso del controller prima di collegare il sensore.
Garantire il corretto allineamento, utilizzare materiali target rappresentativi durante il test, mantenere pulita la finestra ottica e configurare la frequenza di campionamento e le soglie di uscita in modo appropriato. Se le letture rimangono instabili, controllare la luce ambientale, la riflettività della superficie, le interferenze elettriche e la distanza operativa.
Gli acquirenti industriali possono contattare Floating Light tramite la pagina del prodotto IFM O1D100 per richiedere un preventivo e confermare le scorte attuali, le modalità di consegna, la documentazione del prodotto e i termini di garanzia applicabili.
L'IFM O1D100 è un'opzione pratica per le applicazioni industriali che necessitano di misurazione della distanza senza contatto, comportamento di commutazione configurabile, uscita del segnale analogico e comunicazione IO-Link. Il suo campo di misura fino a 10 metri in condizioni di riferimento specifiche merita di essere valutato per il posizionamento della linea di produzione, la movimentazione dei materiali, l'imballaggio e attività selezionate di monitoraggio delle apparecchiature.
La chiave per un'implementazione di successo è far corrispondere le prestazioni di misurazione effettive del sensore e le capacità di interfaccia al materiale target, alla distanza di lavoro, al ciclo della macchina e alle condizioni ambientali. Un'attenta configurazione e messa in servizio sono importanti tanto quanto la scelta del modello corretto.
