Omron CP1W-AD041

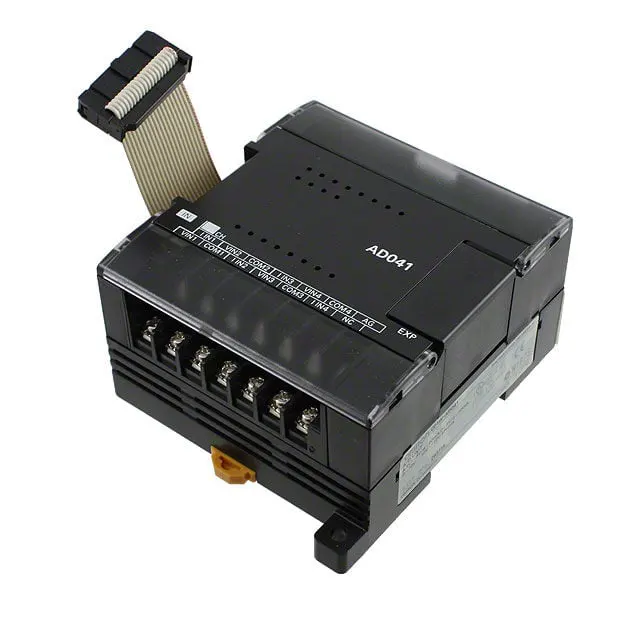

Omron CP1W-AD041 è un modulo di espansione di ingressi analogici a 4 canali abbinato esclusivamente al controller logico programmabile serie CP1E. Può convertire segnali di corrente esterni da 4-20 mA o segnali analogici di tensione da 0-10 V in segnali digitali che possono essere riconosciuti dal PLC, in modo che il sistema di controllo possa raccogliere ed elaborare parametri fisici in continua evoluzione.

Ciascun canale supporta l'impostazione indipendente della portata del segnale, che può adattarsi in modo flessibile a diversi tipi di sensori e condizioni di lavoro in loco. La tecnologia di produzione originale di Omron garantisce la stabilità del modulo nel funzionamento continuo a lungo termine e le dimensioni compatte non occuperanno spazio di installazione aggiuntivo nel quadro elettrico.

Specifiche tecniche principali

· Numero di canali di ingresso:4 canali di ingresso analogici isolati

· Tipi di segnali supportati:Tensione CC 0-10 V, corrente CC 4-20 mA

· Risoluzione:1/4000 (fondo scala)

· Velocità di conversione:150μs per canale

· Precisione:±0,3% fondo scala (temperatura ambiente 25°C)

· Alimentazione elettrica:Alimentato dal PLC CP1E host, non è richiesta alcuna alimentazione esterna

· Metodo di installazione:Compatibile con il montaggio su guida DIN Omron, può essere installato direttamente sul bus di espansione CP1E

· Temperatura dell'ambiente operativo:Da 0°C a 55°C, temperatura di conservazione: da -20°C a 75°C

· Umidità:Dal 5% al ​​95% di umidità relativa (senza condensa)

Confronto tra moduli di ingresso analogici Omron simili

Omron fornisce diverse specifiche di moduli di espansione analogici per i PLC della serie CP. Per facilitare ai clienti la scelta del prodotto giusto, abbiamo selezionato i parametri principali di diversi modelli comuni per il confronto come segue:

Dai risultati del confronto si può vedere che CP1W-AD041 presenta vantaggi in termini di costi più evidenti quando è necessario raccogliere 3-4 segnali analogici sulla piattaforma CP1E.

Rispetto al CP1W-AD021 a 2 canali, il costo del canale unitario di CP1W-AD041 è ridotto di circa il 15%, che è più adatto per l'applicazione di sistemi di controllo di medie dimensioni.

A differenza dei moduli ad alta precisione della serie CJ, il CP1W-AD041 è posizionato per il controllo industriale generale e la sua precisione può soddisfare pienamente la maggior parte dei requisiti di rilevamento dell'industria leggera, degli imballaggi, del trattamento delle acque e di altri settori, e il prezzo è solo 1/3 di quello dei moduli di fascia alta.

Soluzioni di abbinamento consigliate

1. Corrispondenza con PLC Host

CP1W-AD041 è stato sviluppato appositamente per il PLC Omron serie CP1E, che può essere espanso direttamente sugli host CP1E serie N, serie E e serie S.

Un host CP1E può collegare fino a 3 moduli di espansione CP1W incluso CP1W-AD041, ovvero è possibile espandere fino a 12 canali di ingresso analogici, in grado di soddisfare i requisiti di acquisizione del segnale della maggior parte delle apparecchiature di automazione di piccole e medie dimensioni.

Se si utilizzano gli host precedenti della serie CP1H o CP1L, anche questo modello è compatibile, ma è necessario confermare la versione firmware dell'host prima dell'acquisto.

Se è necessario espandere più di 12 canali, si consiglia di abbinare l'host CP1E-N60 con una capacità maggiore, che può supportare più moduli di espansione per soddisfare la domanda.

2. Abbinamento con altri moduli di espansione

In base ai diversi scenari applicativi, forniamo le seguenti combinazioni di corrispondenza comuni:

· Piccolo sistema di rilevamento della temperatura e della pressione: CP1E-N20 + 1 x CP1W-AD041 + 1 x sensore di temperatura + 1 x sensore di pressione, questa combinazione può raccogliere 2 segnali di temperatura e 2 segnali di pressione contemporaneamente, il costo è controllato entro $ 300, il che è molto adatto per piccole apparecchiature di test industriali.

· Sistema di controllo del livello del liquido multicanale: CP1E-N40 + 2 x CP1W-AD041 + 1 x CP1W-DA021, 8 segnali di ingresso del livello del liquido, 2 segnali di regolazione dell'uscita analogica, possono realizzare la regolazione automatica del livello del liquido di 4 serbatoi di stoccaggio, ampiamente utilizzati nelle piccole apparecchiature per il trattamento dell'acqua e per la lavorazione degli alimenti.

· Acquisizione velocità inverter multiasse: CP1E-N30 + 1 x CP1W-AD041 + 4 x convertitori di frequenza con uscita analogica, raccolgono la frequenza di uscita e i segnali di corrente di 4 inverter in tempo reale, realizzano il monitoraggio centralizzato del sistema di trasporto, che può migliorare efficacemente la stabilità operativa dell'apparecchiatura.

3. Adattamento dei sensori

CP1W-AD041 supporta contemporaneamente uscita di tensione 0-10 V e sensori di uscita di corrente 4-20 mA, i sensori industriali più comuni sul mercato possono essere collegati direttamente senza moduli di conversione aggiuntivi, inclusi trasmettitori di pressione, trasmettitori di temperatura, sensori di livello a ultrasuoni, sensori di flusso, sensori di spostamento, ecc.

Se il sensore emette un intervallo di segnale diverso, è anche possibile regolare l'intervallo tramite il programma PLC per adattarlo, che ha un'elevata flessibilità.

Scenari applicativi tipici

· Attrezzature per l'imballaggio industriale leggero:raccogliere la pressione del film di imballaggio e la temperatura della parte sigillante, regolare i parametri in tempo reale per garantire la qualità dell'imballaggio

· Sistema di trattamento dell'acqua:raccogliere il livello del liquido del serbatoio dell'acqua, il flusso della tubazione e il valore del PH e realizzare l'avvio e l'arresto automatici della pompa dell'acqua

· Sistema di controllo della temperatura costante:raccogliere il segnale di temperatura emesso dal trasmettitore e inviare il segnale di controllo attraverso il modulo di uscita analogico corrispondente per regolare la potenza di riscaldamento

· Macchinario tessile:raccogliere il segnale di tensione del filo, regolare la velocità del rullo di alimentazione per mantenere la stabilità della tensione

· Apparecchiature di prova automatizzate:raccogliere più segnali analogici dal banco di prova per la registrazione e il giudizio dei dati, invece dei test manuali per migliorare l'efficienza

Supporto al servizio post-vendita

Tutti i moduli Omron CP1W-AD041 venduti da Floating Light Automation forniscono 12 mesi di servizio di garanzia post-vendita. Durante il periodo di garanzia, in caso di problemi di qualità dei danni non umani, forniremo la sostituzione gratuita o il rimborso completo.

Disponiamo di ingegneri tecnici professionisti che possono fornirti consulenza tecnica gratuita, inclusa guida al cablaggio, impostazione del programma e altre domande correlate.

For bulk orders, we can provide additional bulk discounts, and specific preferential policies can be contacted by our sales staff for negotiation.

Capacità di fornitura e garanzia della fonte

Floating Light Automation ha stabilito un rapporto di fornitura cooperativa stabile a lungo termine con i distributori autorizzati ufficiali di Omron e i fornitori di canali su larga scala.

Attualmente, l'inventario puntuale di CP1W-AD041 nei nostri magazzini in Cina e negli Stati Uniti ha raggiunto oltre 120 unità, in grado di soddisfare la domanda di produzione di prova di prototipi in piccoli lotti e di approvvigionamento di grandi lotti di set completi di apparecchiature.

Tutti i prodotti da noi venduti sono nuovi prodotti originali al 100%, che possono fornire certificati di ispezione di qualità di fabbrica originali Omron e certificati di qualificazione del lotto.

Supportiamo l'ispezione di fabbrica di terze parti, eventuali problemi di qualità del prodotto che non soddisfano gli standard di fabbrica originali possono essere restituiti o sostituiti incondizionatamente entro 12 mesi.

In termini di logistica, supportiamo DHL, FedEx, UPS e altri canali espressi globali e l'ordine può essere spedito entro 24 ore dal pagamento e le regioni generali europee e nordamericane possono essere consegnate entro 3-7 giorni lavorativi.

Per i clienti di ingegneria cooperativa a lungo termine, possiamo fornire un servizio di riserva di inventario rotabile per garantire che il progetto non influisca sull'avanzamento della costruzione a causa della carenza di accessori.

Domande frequenti

D: Come si installa Omron CP1W-AD041?

R: Il CP1W-AD041 si collega direttamente al lato destro della CPU o dell'unità di espansione precedente tramite un connettore di espansione. Per installare:

1. Collegare il cavo di collegamento I/O di espansione del modulo al connettore di espansione della CPU o dell'unità di espansione precedente.

2. Fissare il modulo sulla guida DIN.

3. Se sono necessarie unità di espansione aggiuntive, è possibile un'ulteriore espansione tramite il connettore di espansione sul lato destro del modulo.

Nota: il cavo di collegamento degli I/O di espansione è collegato in modo permanente al modulo e non può essere rimosso. Non toccare il cavo durante il funzionamento per evitare malfunzionamenti causati dall'elettricità statica.

D: CP1W-AD041 supporta la media?

R: Sì, lo fa. La media può essere abilitata o disabilitata individualmente per ciascun canale all'interno delle impostazioni dell'intervallo di ingresso.

Quando la media è abilitata, il modulo emette il valore medio di più campioni, che aiuta a sopprimere il rumore del segnale.

D: CP1W-AD041 supporta il rilevamento della rottura del cavo?

R: Sì, lo fa. Il CP1W-AD041 è dotato di rilevamento della rottura del cavo per gli intervalli di ingresso 1–5 V e 4–20 mA. Il modulo può rilevare uno stato anomalo se il filo del segnale del sensore si rompe.
