Omron E5CN-Q2MT-500

In quanto componente di controllo industriale di livello mondiale, Omron E5CN-Q2MT-500 offre un controllo della temperatura stabile e accurato, rendendolo ideale per macchinari per l'imballaggio, apparecchiature per la lavorazione della plastica, sistemi di forni e un'ampia gamma di altre applicazioni industriali.

Floating Light Automation mantiene scorte sostanziali di questo modello nei magazzini esteri, con una capacità di fornitura mensile superiore a 1.200 unità; tutti i prodotti provengono direttamente attraverso canali autorizzati, garantendo prodotti autentici e genuini al 100% per i clienti di tutto il mondo.

Cos'è Omron E5CN-Q2MT-500?

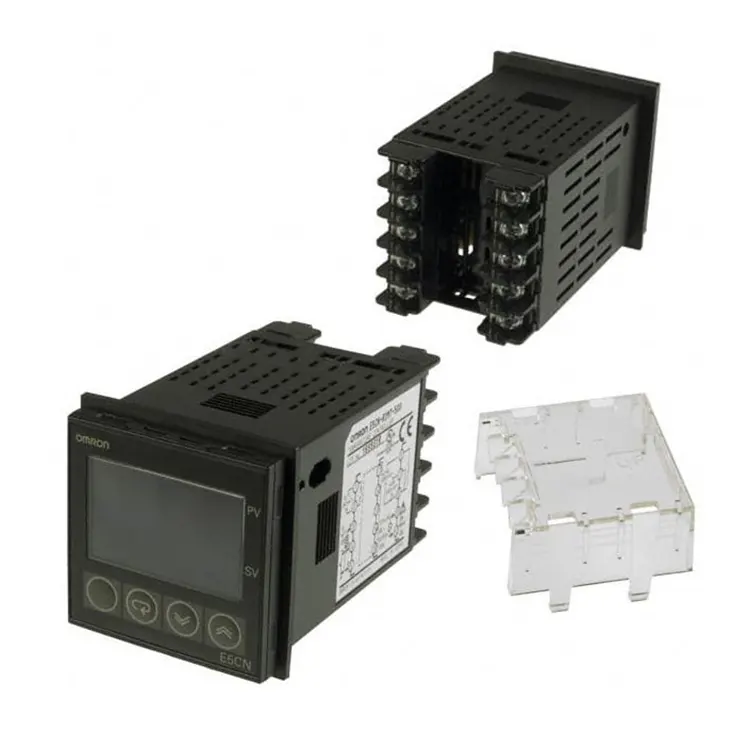

Omron E5CN-Q2MT-500 è un termoregolatore digitale di dimensioni 1/16 DIN (48×48 mm) dotato di un display LED a 2 righe ad alta luminosità che mostra contemporaneamente il valore di processo (PV) e il valore impostato (SV), consentendo agli operatori di leggere i dati di temperatura a colpo d'occhio anche in ambienti complessi di officine industriali.

Questo modello supporta l'ingresso di alimentazione universale CA 100-240 V, eliminando la necessità per gli utenti di configurare moduli di conversione di tensione aggiuntivi e si adatta immediatamente alla maggior parte degli standard di alimentazione industriale globali.

Per l'uscita di controllo, E5CN-Q2MT-500 adotta un'uscita a transistor (tipo NPN), che può pilotare direttamente relè a stato solido (SSR) per il controllo della temperatura con modulazione di larghezza di impulso (PWM), con una precisione del controllo della temperatura che raggiunge ±0,5% del fondo scala.

Supporta più tipi di ingresso per termocoppie e resistenze al platino, comprese termocoppie K, J, T, E, N, R, S, B e resistenze al platino Pt100, coprendo quasi tutti i comuni intervalli di misurazione della temperatura industriale da -200 ℃ a 1800 ℃, in grado di soddisfare i requisiti di controllo della temperatura di diverse tecnologie di elaborazione.

Il prodotto dispone inoltre di un'uscita allarme integrata da 250 V CA 5 A, con funzioni di allarme di temperatura limite superiore e inferiore, che possono attivare automaticamente l'allarme e interrompere l'uscita quando la temperatura supera l'intervallo impostato, proteggendo efficacemente le apparecchiature di produzione e i prodotti trasformati.

In termini di adattabilità ambientale, l'E5CN-Q2MT-500 ha un intervallo di temperatura operativa compreso tra -10 ℃ e 55 ℃, prestazioni anti-interferenza conformi agli standard IEC61000 e un pannello frontale resistente alla polvere e agli spruzzi d'acqua che soddisfa il grado di protezione IP50, consentendo un funzionamento stabile a lungo termine in ambienti industriali difficili con elevata polvere e umidità elevata.

Confronto tra i modelli comuni della serie E5CN

Per aiutare i clienti a scegliere il termoregolatore più adatto alla loro applicazione, abbiamo organizzato il confronto dei parametri tra E5CN-Q2MT-500 e altri modelli comuni della stessa serie come segue:

Analisi delle differenze chiave

La differenza più grande tra E5CN-Q2MT-500 e E5CN-R2MT-500 è il tipo di uscita:

L'uscita relè di R2MT-500 ha una durata di circa 100.000 azioni di commutazione, adatta per scenari di regolazione della temperatura a bassa frequenza con una frequenza di commutazione ridotta; mentre l'uscita a transistor del Q2MT-500 ha una durata di commutazione quasi illimitata, che è molto adatta per il controllo PWM ad alta precisione abbinato a relè a stato solido ed è la prima scelta per requisiti di controllo della temperatura ad alta precisione come imballaggi in plastica e saldatura a riflusso.

Rispetto alla serie E5AN di dimensioni maggiori, E5CN-Q2MT-500 ha dimensioni più piccole, più adatte per l'installazione integrata in pannelli di controllo di piccole dimensioni e sistemi di controllo distribuiti.

Se non è necessario il controllo della temperatura con programmazione multi-segmento, E5CN-Q2MT-500 è in grado di soddisfare il 90% dei requisiti di controllo della temperatura industriale convenzionali, con prestazioni in termini di costi più elevati.

Soluzioni di abbinamento consigliate

1. Abbinamento del sistema di controllo della temperatura ad alta precisione

Per scenari che richiedono un controllo della temperatura ad alta precisione, come forni industriali, linee di estrusione di plastica e forni di rifusione, consigliamo la seguente combinazione corrispondente:

· Regolatore di temperatura:Omron E5CN-Q2MT-500

· Attuatore:Relè a stato solido Omron G3NA-210B

· Sensore di temperatura:Resistenza al platino Omron E52-PT100 (o termocoppia di tipo K adattata in base all'intervallo di temperatura)

· Vantaggio:L'intero set di componenti Omron originali, il controllo PWM con uscita a transistor abbinato, possono raggiungere una precisione di controllo della temperatura entro ± 1 ℃, funzionamento stabile a lungo termine e facile manutenzione post-vendita

2. Abbinamento delle apparecchiature di riscaldamento ordinarie

Per scenari di controllo della commutazione a bassa frequenza come piccole macchine per l'imballaggio e serbatoi a temperatura costante, consigliamo l'abbinamento del modello di uscita relè E5CN-R2MT-500, che può azionare direttamente il contattore del tubo di riscaldamento senza aggiungere un ulteriore relè a stato solido, riducendo il costo complessivo del sistema.

3. Adeguamento dei sistemi di controllo distribuito

Per le linee di produzione automatizzate che richiedono il monitoraggio centralizzato di più punti di temperatura, E5CN-Q2MT-500 può essere abbinato al PLC Omron serie CJ tramite il modulo di espansione della comunicazione RS485, che può realizzare la lettura e la regolazione centralizzate dei dati di temperatura sul lato PLC, facilitando la realizzazione del controllo automatizzato del processo di produzione.

Scenari applicativi

Omron E5CN-Q2MT-500 è ampiamente utilizzato in vari campi dell'automazione industriale, inclusi ma non limitati a:

· Industria della lavorazione della plastica:macchine per lo stampaggio a iniezione, estrusori, attrezzature per l'imballaggio in plastica, controllo della temperatura

· Industria di trasformazione alimentare:forni di cottura, vasche di fermentazione a temperatura costante, controllo della temperatura delle apparecchiature di sterilizzazione

· Industria manifatturiera elettronica:saldatura a rifusione, saldatura ad onda, apparecchiature per test a temperatura costante

· Industria dell'imballaggio:apparecchiature per termosaldatura, controllo della temperatura delle macchine termoretraibili

· Attrezzature da laboratorio:camere di prova a temperatura costante, apparecchiature per prove ambientali

Capacità di fornitura e garanzia della fonte

In qualità di distributore autorizzato di componenti per l'automazione industriale di Omron nella regione Asia-Pacifico, Floating Light Automation ha stabilito un rapporto di cooperazione stabile a lungo termine con gli agenti autorizzati ufficiali e su larga scala di Omron.

L'E5CN-Q2MT-500 è uno dei nostri prodotti principali, con le seguenti garanzie di fornitura:

· Scorte attuali:860 unità nel nostro magazzino nordamericano e 1240 unità nel nostro magazzino europeo, che possono essere spedite entro 24 ore dalla conferma dell'ordine per la maggior parte delle regioni

· Capacità di fornitura stabile mensile:Fino a 1500 unità, in grado di soddisfare le esigenze di ordini di massa dei produttori di apparecchiature e degli integratori di sistemi per la produzione e la manutenzione di massa

· Canale sorgente:Prodotti originali al 100% forniti direttamente dalla linea di produzione ufficiale di Omron, tutti i prodotti sono dotati del certificato di qualità di fabbrica originale di Omron e di un servizio di garanzia di 12 mesi

· Garanzia di fornitura alternativa:In caso di esaurimento temporaneo delle scorte di questo modello, possiamo fornire l'alternativa aggiornata originale entro 3 giorni lavorativi e fornire supporto tecnico gratuito per l'adattamento

Per ordini all'ingrosso superiori a 100 unità, possiamo fornire la spedizione diretta dal centro di distribuzione regionale di Omron, con tempi di consegna più brevi e prezzi di acquisto all'ingrosso più preferenziali.

Servizio post-vendita

Tutti i prodotti Omron E5CN-Q2MT-500 venduti da Floating Light Automation forniscono una garanzia di fabbrica originale di 12 mesi. In caso di problemi di qualità durante il periodo di garanzia, forniamo la sostituzione gratuita o il rimborso completo.

Per i clienti all'ingrosso, possiamo fornire supporto tecnico gratuito, compresa la guida all'impostazione dei parametri e la consultazione del piano di cablaggio dell'installazione.

Domande frequenti

D: Quante versioni di tensione di alimentazione sono disponibili per Omron E5CN-Q2MT-500?

R: Esistono principalmente due versioni di alimentazione per questo modello:

AC100-240V: versione standard (suffisso modello "500")

AC/DC24V: versione a bassa tensione (suffisso modello "AC/DC24")

Selezionare la versione appropriata in base alle condizioni di alimentazione in loco al momento dell'acquisto.

D: Come posso impostare il tipo di ingresso del sensore di temperatura?

R: Nel menu di impostazione iniziale, individuare il parametro "Tipo di ingresso" e configurarlo in base al sensore specifico utilizzato.

Impostazioni errate daranno luogo a letture della temperatura imprecise o alla visualizzazione di "S.Err".

D: Cosa devo fare se la temperatura continua ad aumentare in modo incontrollabile?

R: Possibili cause:

I contatti del relè che pilotano l'uscita di controllo sono saldati → Sostituire il relè

Guasto da cortocircuito SSR → Controllare e sostituire l'SSR
